Визуализация

Добавление скважины на сцену

Чтобы отобразить скважины на сцене, нажмите кнопку «Добавить данные скважин на сцену»


Типы слоев скважины

Слой представляет собой точки устьев или отметок кровли\подошвы выбранного пласта

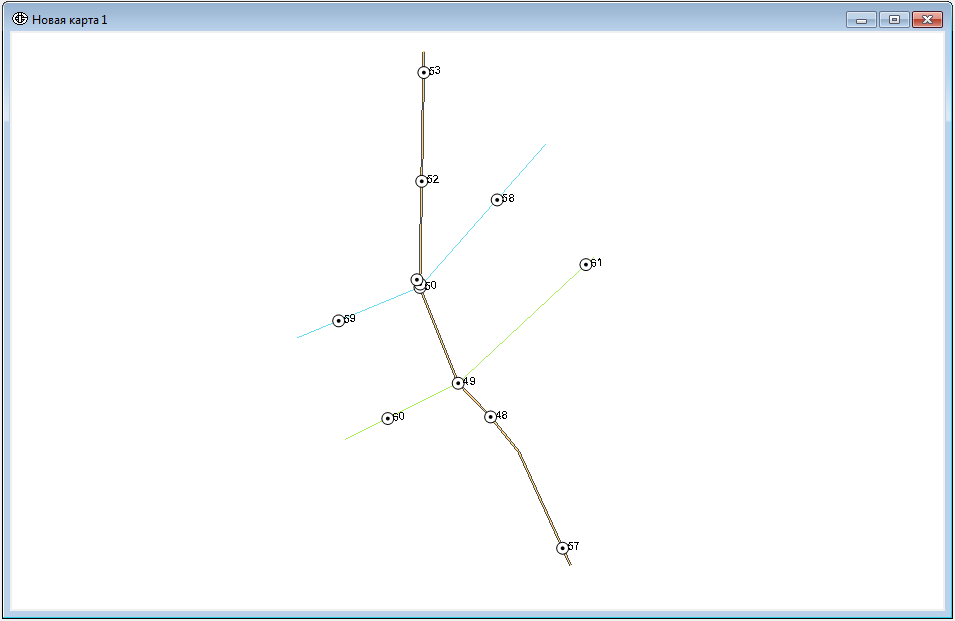

Слой для сцены 2D

Слой представляет собой точки устьев или отметок кровли\подошвы выбранного пласта

Параметры открытия слоя для сцены 2D

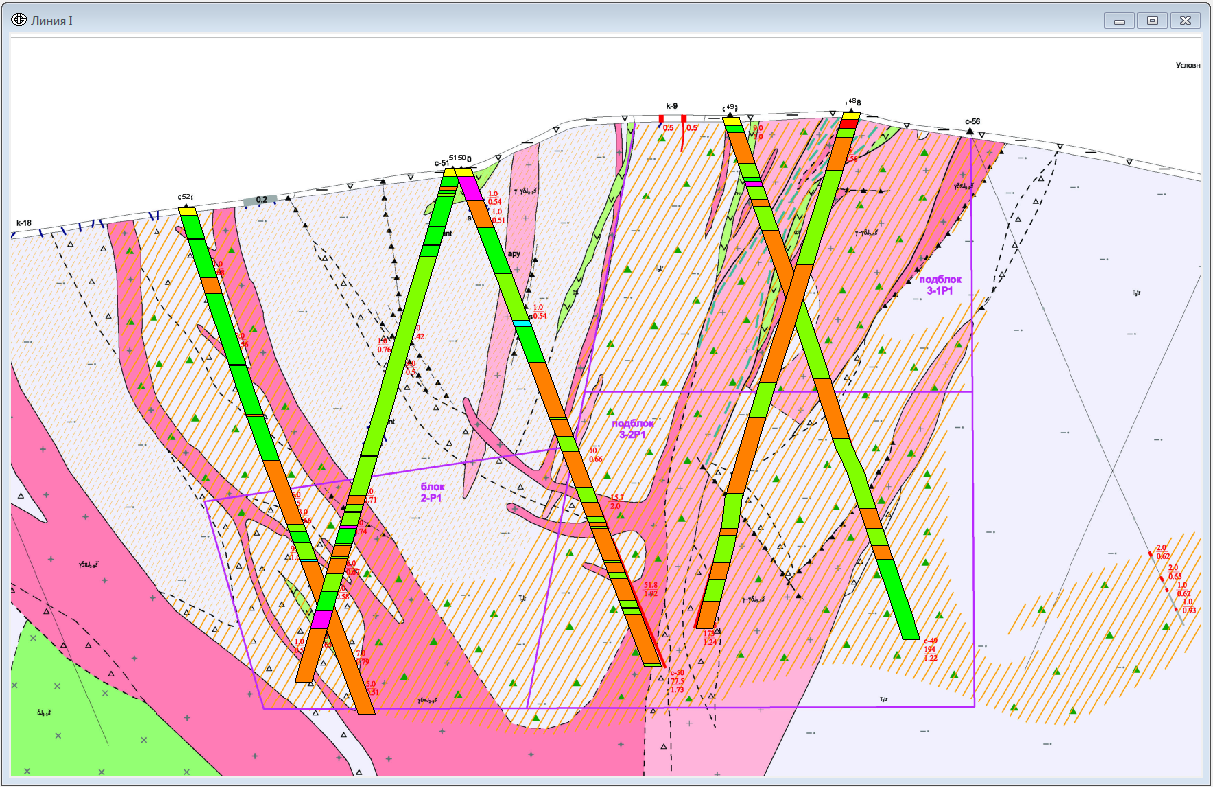

Слой для сцены Профиля

Слой для сцены профиля представляет собой планшеты, аналогичный сцене скважин, привязанный к точке, которая является проекцией устья скважины на линию профиля. Второй вариант отображения - одно поле с данными, границы которого показывают траекторию скважины в проекции на плоскость профиля.

Набор скважин, которые выносятся на текущий профиль, подбирается с учетом того, что устье скважины находится не дальше чем Чувствит. XY от линии профиля. При изменении Чувствит. XY или проекции линии профиля набор скважин перестраивается.

Параметры открытия слоя для сцены профиль

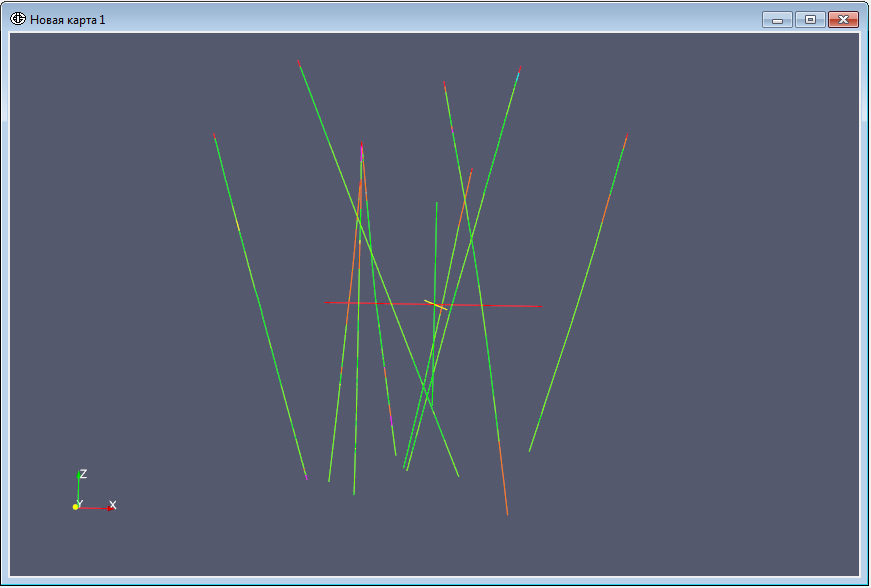

Слой для сцены 3D

Слой представляет собой отображение ствола скважины в 3D с учетом траектории с раскраской в зависимости от выбранных параметров

Параметры открытия слоя для сцены 3D

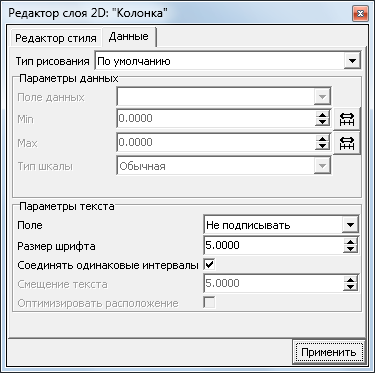

Редактор слоя сцены Скважины

  • Тип рисования - тип рисования слоя.
  • Параметры слоя - настройка параметров данных для некоторых типов рисования
    • Поле данных - поле - источник данных. Могут быть поля только типа Число
    • Min - минимальное значение при отображении
    • Max - максимальное значение при отображении
    • Тип шкалы
  • Параметры текста - настройка подписей слоя
    • Поле - поле с данными для подписи
    • Размер шрифта - размер подписи
    • Соединять одинаковые интервалы - объединять интервалы если они имеют одинаковые подписи
    • Смещение текста - смещение текста для типа рисования текст
    • Оптимизировать расположение - раздвинуть интервалы с подписями если текст не помещается в интервал

Редактор слоя для сцены 2D

Редактор слоя скважин аналогичен редактору для точечного слоя.

Редактор слоя для сцены профиль

Настройка слоя выполняется для активного слоя.

Настройка списка скважин

На закладке "Скважины" в таблице возможно указать видимость для выбранной скважины. Список скважин отсортирован от начала к концу линии профиля.

Настройка полей планшета

  • Стиль - настройка планшета данных скважины. Редактирование структуры планшета и стилей данных применяется сразу ко всем скважинам слоя
  • Таблица поле планшета с возможностью изменить ширину и видимости полей

Редактор слоя для сцены 3D

Редактор слоя скважин аналогичен редактору для 3D слоя.
