Оформление слоя полезных ископаемых

Утилита Оформление слоя полезных ископаемых служит для корректного оформления слоев полезных ископаемых, содержащих комплексные и составные месторождения.

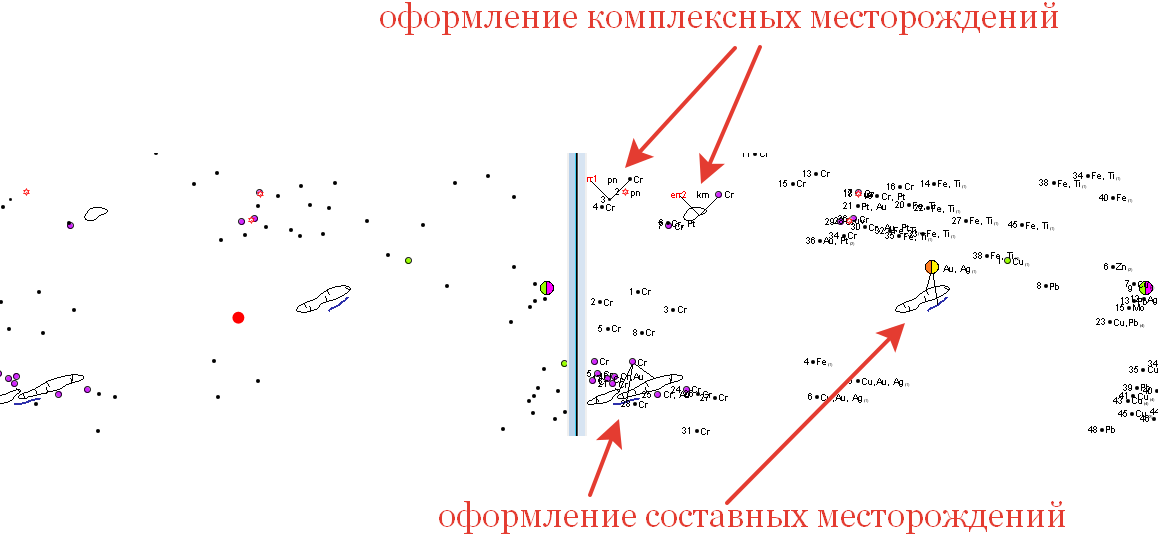

Слева изображена карта полезных ископаемых до применения утилиты, а справа после ее применения. Можно видеть, что на карте справа были добавлены подписи и выноски, соответствующие имеющейся информации о месторождениях.

Главное окно утилиты

Для запуска утилиты необходимо задать следующие параметры.

  • Базовый масштаб
Укажите масштаб карты, или оставьте значение по умолчанию. Масштаб связан с размером выносок в оформлении комлексных и составных месторождений. Данный параметр устанавливается в свойство слоя Базовый масштаб и влияет на размер символов и подписей на карте.
  • Использовать таблицу составных
Здесь задаются путь к файлу drudt.dbf, поле связи с объектами и поле связи с таблицей составных. Если перед запуском был выделен корректный слой полезных ископаемых, данные параметры заполняются автоматически.
  • Использовать таблицу компонент
Здесь задаются путь к файлу drudс.dbf, поле связи с объектами и поле связи с таблицей компонент. Если перед запуском был выделен корректный слой полезных ископаемых, данные параметры заполняются автоматически.
  • Результат
Укажите путь к папке для размещение создаваемых файлов

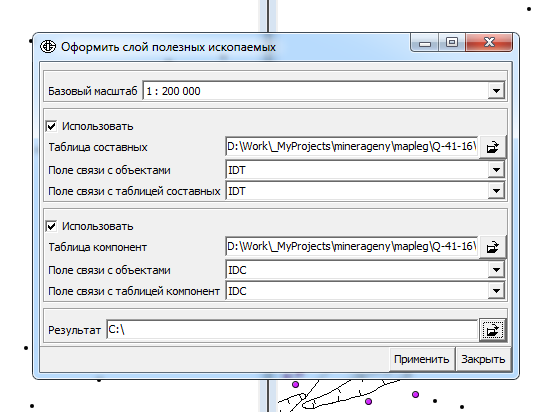

Рис.1 Главное окно утилиты

Описание работы утилиты

Перед запуском утилиты необходимо добавить на сцену слои полезных ископаемых (druda.shp, drudl.shp, drudp.shp) затем выделить мышкой те слои, которые нужно оформить и вызвать главное окно утилиты нажав соответствующую кнопку. В появившейся главной форме утилиты требуется задать необходимые параметры и нажать применить. Наличие двух галочек Использовать обуславливает четыре режима работы утилиты.

  • Если обе галочки не отмечены, оформлены будут только точечные объекты:

для их оформления будут использованы поля INDEX и N из drudp.dbf исходного точечного слоя. Точечные объекты

  • В случае, когда отмечена галочка Использовать таблицу составных drudt.dbf, предлагается указать поле связи с объектами и поле связи с таблицей составных месторождений. В результате кроме точечных месторождений будут также оформлены составные месторождения:

Составное месторождение для их оформления используется поле IDT из drudt.dbf.

  • В случае, когда отмечена галочка Использовать таблицу компонент drudс.dbf, предлагается указать поле связи с объектами и поле связи с таблицей компонент. В результате кроме точечных месторождений будут также оформлены и комплексные месторождения:

Комплексное месторождение для их оформления используется поле IDC из drudc.dbf.

Результат

В результате работы утилиты

  • создаются новые слои с оформленными месторождениями, соответствующие по типу исходным слоям(drud_pnt, drud_pln, drud_pgn),
  • также может быть создан линейный слой drud_edg, содержащий линии выносок.
  • исходные слои делаются невидимыми.
  • все созданные слои помещаются в одно группу редактирования.

Редактирование подписи

На некоторых подписях можно увидеть красную подпись "err2". Такие подписи появляются в случаях, когда в цифровой легенде отсутствует соответствующий символ. Можно изменить такую подпись вручную следующим образом:

1)Нажав кнопку нужно выделить объект, в меню Окно выбрать Выбранные объекты

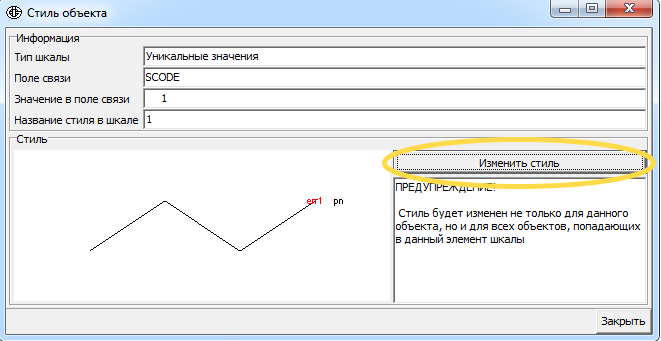

2)В окне Выбранные объекты выделив строку объекта нажать на кнопку Cтиль объекта для вызова окна стиль объекта

в котором нужно нажать кнопку изменить стиль

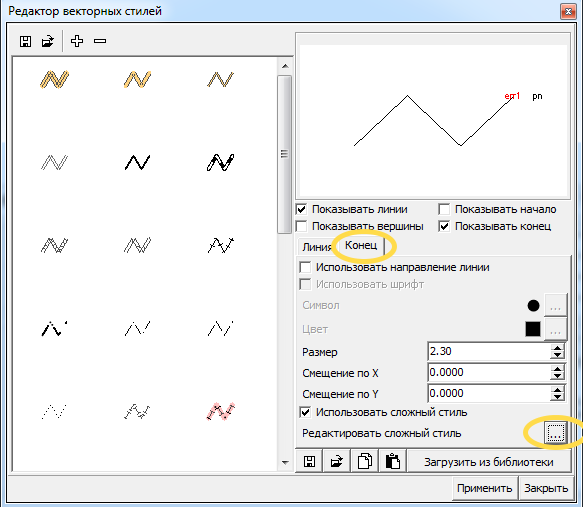

3)В открывшемся редакторе векторных стилей нужно выбрать вкладку Конец и нажать Редактировать сложный стиль.

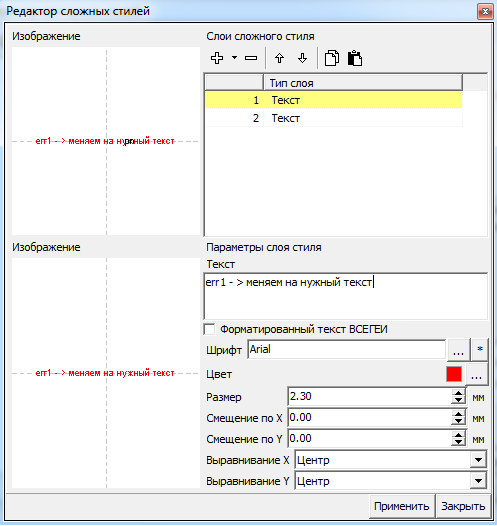

4)В открывшемся окне редактора сложных стилей можно изменить текст и его параметры.
