Параметры сцены 3D

Окно Параметры сцены вызывается нажатием на кнопку от элемента списка Сцены 3D в Редакторе проекта ГИС INTEGRO

Редактор содержит несколько вкладок: Общие, Проекция, Отсечение,Освещение, Оси, Аннотации.


Вкладка Общие

Параметры вкладки Общие:

  • Настройка цвета фона (Цвет фона). Задается цвет общего фона Вида.
  • Флаг Параллельная проекция. При включении данной опции Вид 3D отображается без учета перспективы.

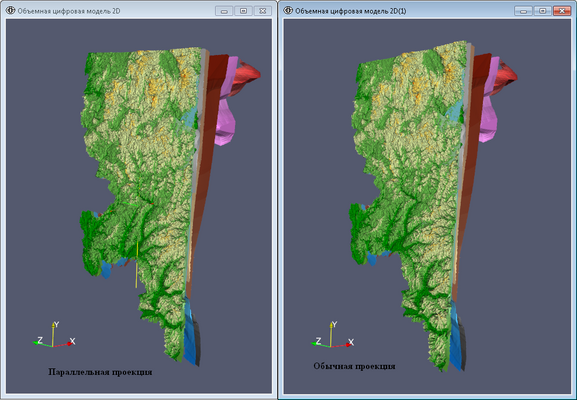

Параллельная проекция

  • Масштаб по вертикали – показывает коэффициент отношения масштаба по Z к масштабу по X и Y. Параметр действует на все слои Сцены 3D.

Вкладка Проекции

Вкладка Отсечение

Отсечение

Вкладка Отсечение включает два параметра:

  • Флаг Использовать отсечение. При установке этого флага в Виде 3D отображается плоскость отсечения и ось управления. При отсечении
  • Флаг Показывать плоскость доступен только при включенном флаге Использовать отсечение.

Вкладка Освещение

Освещение

На вкладке Освещение находятся следующие опции:

  • Группа Источник. Устанавливается цвет и интенсивность точечного источника освещения сцены. Значение интенсивности изменяется в пределах от 0 до 1. При установке значения, равному "0", освещение сцены отсутствует. Значение "1" - соответствует максимальной интенсивности освещения.
  • Использование многоточечного источника света. Эта опция включается флагом Light Kit. При включенном флаге настройки группы Источник становятся недоступны. Многоточечный источник имеет свои внутренние настройки, которые не редактируются.

Вкладка Оси

Оси

Вкладка Оси содержит настройки отображения координатных осей:

  • Показывать центр вращения. При включенной опции отображается центр вращения сцены.
  • Показывать координатные оси. При включенной опции отображаются координатные оси (x, y, z).
  • Интерактивные. При включенной опции изображение осей можно передвигать по полю карты

Вкладка Аннотации
