Шаблоны оформления данных скважины

Шаблоны оформления предназначены для унификации и облегчения оформления данных скважин. Шаблон позволяет описать структуру планшета с возможностью поиска данных для конкретной скважины.

Шаблоны доступны для:

Список шаблонов оформления

Чтобы открыть окно настройки "Шаблонов оформления", нажмите кнопку на главной панели управления


Открылось окно "Шаблоны оформления"


Меню списка шаблонов оформления

Кнопка Краткое описание Описание действия
Добавить Создать шаблон оформления
Удалить Удалить шаблон оформления
Словарь Редактировать шаблон оформления
Сохранить Сохранить список шаблонов оформления
Загрузить Загрузить список шаблонов оформления


Поля таблицы списка шаблонов оформления

  • Имя - имя шаблона планшета
  • Комментарий - комментарий шаблона планшета
  • Сцена - тип сцены для которой предназначен шаблон
  • Признак активного шаблона - возможность иметь несколько шаблонов для одной сцены и переключать их от необходимости


Шаблон оформления


Меню шаблона оформления

Кнопка Краткое описание Описание действия
Добавить поле Создать поле планшета
Добавить Создать слой на поле планшета
Удалить Удалить поле или слой
Сохранить Сохранить шаблон планшета
Загрузить Загрузить шаблон планшета

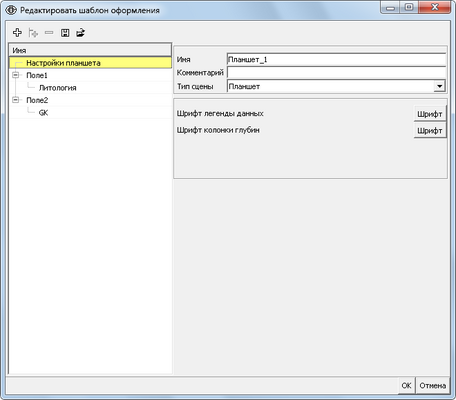

Настройки шаблона оформления

  • Имя - имя шаблона оформления, которое отображается в интерфейсе. Не может быть пустым
  • Комментарий - комментарий шаблона оформления
  • Тип сцены - тип сцены для которой применяется данный шаблон оформления
  • Шрифт легенды данных - шрифт отображения названий слоев в заголовке планшета
  • Шрифт колонки глубин - шрифт отображения поля глубин

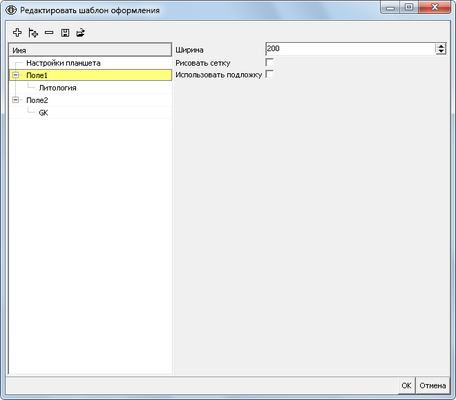

Настройки поля шаблона оформления

  • Ширина поля - ширина поля планшета
  • Рисовать Сетку
  • Использовать подложку

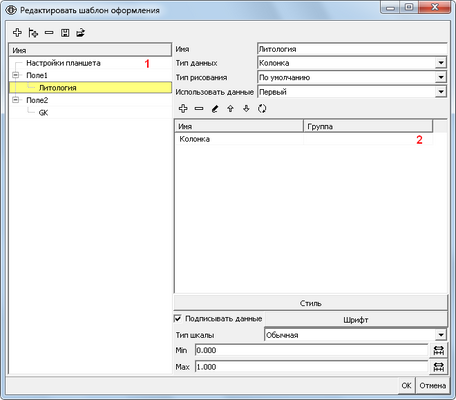

Настройки отображения данных


  1. Структура планшета скважины
  2. Список слоев данных для поиска в скважине
  • Имя - имя данных для отображения в интерфейсе и в созданном на основе шаблона планшета
  • Тип данных - тип данных слоя. Используется для поиска слоев
  • Тип рисования - тип отображения данных. Зависит от типа данных
  • Использовать слои - варианты поиска слоев в скважине
    • Первый - для отображения выбирается первый встреченный слой в скважине из списка 2.
    • Все - выбираются все найденные слои в скважине из списка 2.
  • Стиль - настройка стиля рисования слоя
  • Подписывать слой - настройка подписей слоя
  • Тип шкалы - настройка типа шкалы
  • Min - минимум отображения данных для некоторых видов рисования слоев
  • Max - максимум отображения данных для некоторых видов рисования слоев


Меню Настройки отображения данных

Кнопка Краткое описание Описание действия
Добавить Добавить вариант для поиска слоя в список
Удалить Удалить вариант для поиска слоя из списка
Редактировать Редактировать параметры варианта для поиска слоя
Вверх Переместить вариант для поиска на одну позицию выше в списке
Вниз Переместить вариант для поиска на одну позицию ниже в списке
Обновить Обновить список уникальных значений в полях всех вариантов для поиска


Окно добавления варианта для поиска

  • Окно добавления варианта для слоев типа маркер, колонка, интервал

 Слой - имя слоя скважины
 Подпись - поле слоя скважины, используемое для подписей данных
 Поле стиля - поле слоя скважины, используемое для оформления стилей
 Поле данных - поле слоя скважины, используемое для некоторых типов оформления

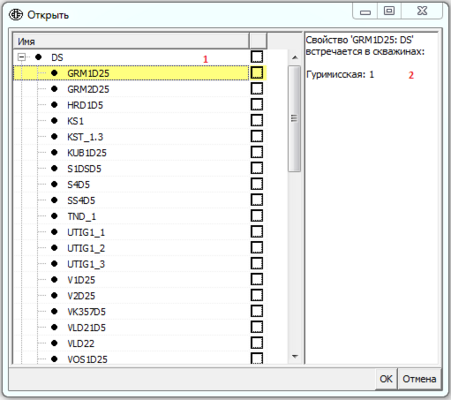

  • Окно добавления варианта для слоев типа каротаж

 1 Список слоев каротажа, сгруппированных по имени кривой
 2 Список скважин, где встречается данная кривая
  • Слои типа растр не могут быть добавлены в шаблон оформления планшета

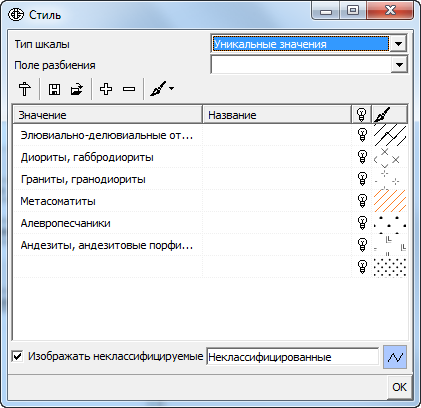

Окно настройки стилей

Описание работы со стилями описана в статье
