ЗСБ

Зондирование становлением поля в ближней зоне (ЗСБ) - это метод электроразведки с контролируемым источником тока. Утилита предназначена для работы с данными ЗСБ в формате *.avr.

Формат AVR разработан в Иркутскгеофизике для хранения кривых ЗСБ и геоэлектрических моделей, получаемых при их интерпретации. Является обменным форматом, поддерживается различными версиями ПО при моделировании данных ЗСБ (программа Model3 и ранние аналоги), а также сдачи материалов в архив или фонды.

Поддерживает сохранение атрибутивной информации о зондировании: размер генераторной и приемной петель, порядковый номер и разнос зондирования.

Поддерживает сохранение одной кривой становления, представленной в виде таблицы: время становления, ЭДС, кажущееся сопротивление, кажущаяся суммарная проводимость от кажущейся глубины Stau(Htau).

Поддерживает сохранение одной геоэлектрической модели в табличном виде со столбцами:

Идентификатор слоя, Мощность слоя, УЭС слоя и параметры ВП.

Не содержит информации о координатах и альтитуде точки зондирования.

Не содержит информации о координатах углов магнитного диполя.

Не содержит информации о графе регистрации (токовые режимы и усиления).

Не содержит информации о графе обработки (применяемые алгоритмы фильтрации).

В текущей версии реализован функционал преобразования профильного массива *.avr файлов в сцену ГИС Integro, отображающую итоговый геоэлектрических разрез по профилю ЗСБ.

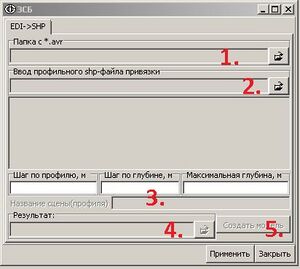

  1. Ввод пути папки с avr-файлами;
  2. Ввод shp-файла полилинии профиля с заданной проекцией(*.pj4). Количество точек (узлов полилинии) в линии профиля должно соответствовать количеству avr-файлов;
  3. Ввод параметров формируемого геоэлектрического разреза по профилю(TOC-файл): расстояние между пикетами, шаг по глубине, максимальная глубина(глубина построения профиля). Задание названия сцены 2D (геоэлектрического разреза);
  4. Ввод пути папки с результатом. В папку по умолчанию сохраняется только TOC-файл.
  5. Создать модель. После нажатия кнопки в редакторе сцен 2D появляется сцена с геоэлектрическим разрезом. Сцена сохраняется пользователем нажатием кнопки "Сохранить" через редактор сцен.

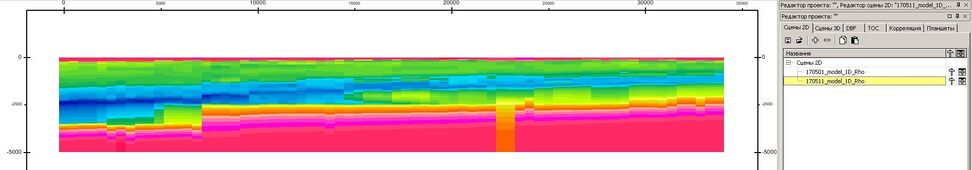

После нажатия кнопки создать модель в Редакторе проекта во вкладке "Сцены 2D" появится профильная сцена с геоэлектрическим разрезом.

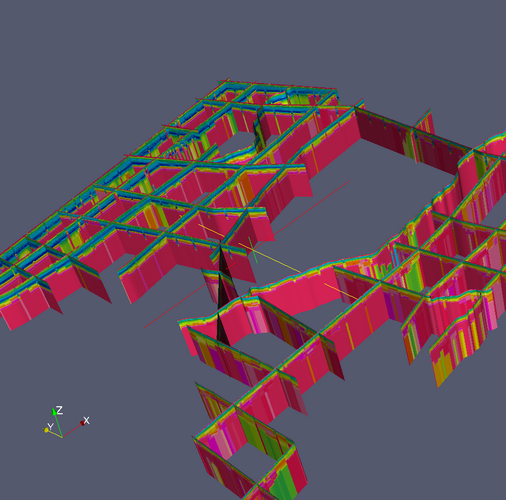

Сцены 2D в дальнейшем могут быть смонтированы в 3D:
